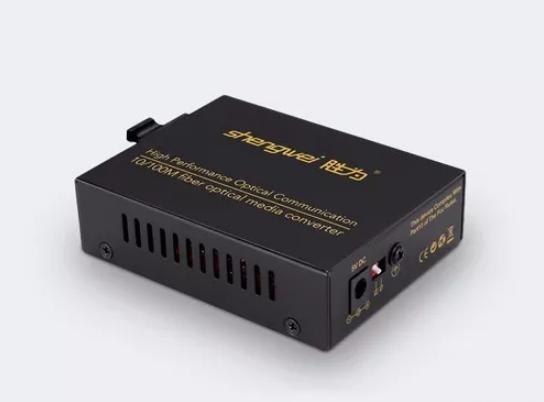

當我們?cè)谑褂霉饫w收發器的時候，難免會遇到一些問題，當遇到這些常見故障問題的時候我們?cè)撊绾谓鉀Q呢?廣州光橋通信設備有限公司小編來給大家介紹一下。

一、整體故障排查法

1、光纜、光纖跳線是否已斷?

a、光纜通斷檢測：用激光手電、太陽光、發光體對著光纜接頭或偶合器的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纜沒有斷。

b、光纖連線通斷檢測：用激光手電、太陽光等對著光纖跳線的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纖跳線沒有斷。

2、用光功率計儀表檢測是否有問題?

光纖收發器或光模塊在正常情況下的發光功率：

多模：-10db--18db之間;

單模20公里：-8db--15db之間;

單模60公里：-5db--12db之間。

如果在光纖收發器的發光功率在：-30db--45db之間，那么可以判斷這個收發器有問題。

3. 時通時斷現象。

(a)可能為光路衰減太大，此時可用光功率計測量接收端的光功率，如果在接收靈敏度范圍附近，1-2dB范圍之內可基本判斷為光路故障;

(b)可能為與收發器連接的交換機故障，此時把交換機換成PC，即兩臺收發器直接與PC連接，兩端對PING，如未出現時通時斷現象可基本判斷為交換機故障;

(c)可能為收發器故障，此時可把收發器兩端接PC(不要通過交換機)，兩端對PING沒問題后，從一端向另一端傳送一個較大文件(100M)以上，觀察它的速度， 如速度很慢(200M以下的文件傳送15分鐘以上)，可基本判斷為收發器故障。

4. 通信一段時間后死機，即不能通信，重啟后恢復正常。

此現象一般由交換機引起，交換機會對所有接收到的數據進行CRC錯誤檢測和長度校驗，檢查出有錯誤的包將丟棄，正確的包將轉發出去。

但這個過程中有些有錯誤的包在CRC錯誤檢測和長度校驗中都檢測不出來，這樣的包在轉發過程中將不會被發送出去，也不會被丟棄，它們將會堆積在動態緩存中，永遠無法發送出去，等到buffer中堆積滿了，就會造成交換機死機的現象。

因?yàn)榇藭r(shí)重起收發器或重起交換機都可以使通信恢復正常，所以用戶通常都會認為是收發器的問題。

二、指示燈排查故障法

故障現象1:收發器指示燈不亮。

故障原因：一般是交直流電源變壓器故障。

光纖收發器解決方法：用萬用表直流電壓檔測量交直流電源變壓器輸出端, 看電壓是否正常。如沒有輸出電壓, 應修理或更換電源變壓器;如果有電壓輸出, 應修理或更換光纖收發器。

故障現象2:PWR 燈亮, FX 燈和 LINK 燈不亮。

故障原因：此故障現象表示光路有問題。

光纖收發器解決方法：取下光纖頭, 置于黑暗處, 觀察對面的光是否發過來。如無則更換對面的收發器。如有紅光, 則觀察光纖收發器的發射端是否有紅光, 強弱程度如何。 如無光或者很弱, 更換該收發器;另外也可能是光纖線接錯, 正確接法為TX-RX;傳輸距離太長或中間損耗太大, 超過本產品的標稱損耗, 也可能造成這種故障現象, 這時應采取辦法減小中間損耗或是更換為傳輸距離更長的收發器。

故障現象3:FDX、TX 燈和 LINK 燈不亮。

故障原因：此故障現象為輸出有問題。

解決方法： 一為接錯雙絞線, 收發器上的RJ45 口接 PC 機用交叉雙絞線, 接HUB 或 SWITCH 用平行雙絞線;二為通過雙絞線所連的電口不是 100M 速率 。 用測線器測量到交換機的雙絞線, 如果正常, 則只可能是光纖收發器的問題。

另外, 仔細觀察光纖收發器, 有一個絞接的直通開關, 有時用一把小螺絲刀將開關反復撥弄幾下, 會收到意想不到的效果。

故障現象4:指示燈一切正常, 網絡速度較慢。

解決辦法：用筆記本電腦接入光纖收發器的 UTP端, 進入 Windows 系統, 點擊"開始"→ "運行" , 輸入"PingXXX -T" 命令(XXX 為另一臺機器的IP 地址), 便可發現有斷點。 更換光纖收發器。 這時, 再次執行 Ping 命令,如果仍發現有斷點, 那么需要更換另一端的光纖收發器。

故障現象5:六燈全亮但無法傳輸信號。

光纖收發器解決辦法:一般關斷電源重啟一下即可恢復正常。

三、其它排查法

如果發現光纖收發器連接有問題 ，請按以下方法進行測試，以便找出故障原因：

a) 近端測試：

兩端電腦對PING ，如可以PING通的話證明光纖收發器沒有問題。如近端測試都不能通信則故障法可判斷為光纖收發器故障。

b) 遠端測試：

兩端電腦對PING ，如PING不通則必須檢查光路連接是否正常及光纖收發器的發射和接收功率是否在允許的范圍內。如能PING通則證明光路連接正常 。即可判斷故障問題出在交換機上

c) 遠端測試判斷故障點：

先把光纖收發器一端接交換機，兩端對PING，如無故障則可判斷為另一臺交換機的故障。推薦閱讀：光纖交換機按照級別可分為3種
