你在光纖傳輸布線中是否遇到過下面的問題：A端是光纖收發器，B端是光模塊，兩端可以通嗎？光纖收發器怎么接上不亮？帶光口的球機可以和光模塊搭配使用嗎？、、、等等這些問題，我們一起來探討一下。

        一、什么是光模塊？

        1、什么是光纖

        由玻璃或塑料制成的纖維，用于傳輸光信號。傳輸原理是‘光的全反射’。具有保密性好、重量輕、抗干擾能力強、距離遠、數據帶寬高的優點，光纖支持的傳輸速率包括100Mbps，1Gbps，10Gbps及更高。

        2、什么是光模塊

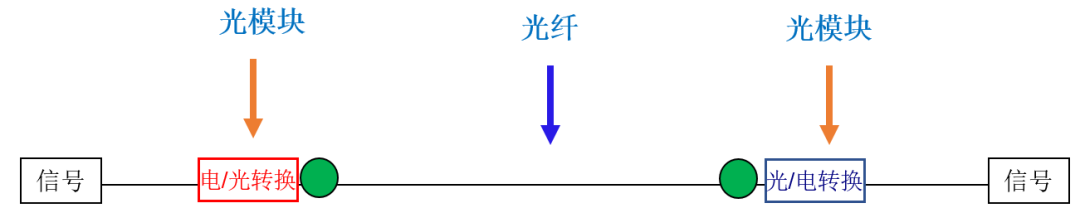

        負責進行光電轉換，發送端把電信號轉換成光信號，通過光纖傳送后，接收端再把光信號轉換成電信號。常見的光模塊速率：155M(百兆)、1.25G(千兆)、 10G(萬兆)、40G。

        3、光模塊類型

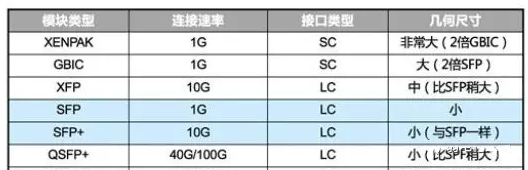

        光纖的主要模塊類型有這些：

        GBIC，是將千兆位電信號轉換為光信號的接口器件。GBIC設計上可以為熱插拔使用。SFP（千兆光接口）、SFP+（萬兆光接口），項目中也會遇到QSFP+（40G光接口）。

        二、光模塊配對原則

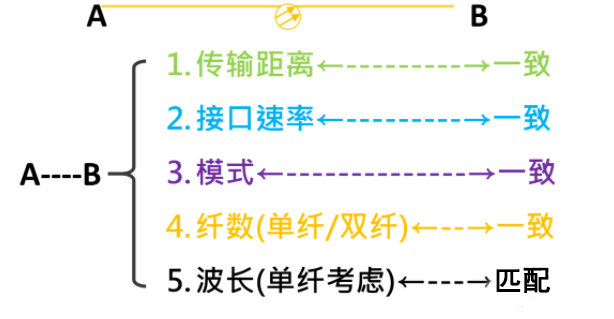

        1、光模塊配對原則：

        上圖方法，內置光模塊的設備同樣適用。

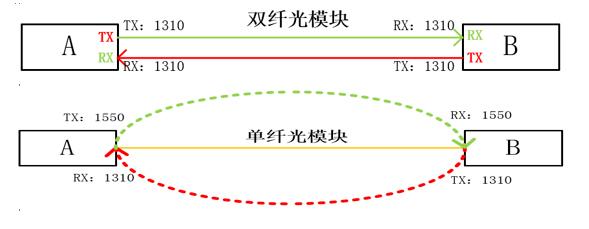

        由于光模塊進行傳輸數據時分為發送和接收兩個方向，雙纖光模塊通過不同的端口區分，單纖光模塊通過不同的光波長區分，如下，因此在使用單纖的光模塊時，兩端光模塊的波長要匹配。

        三、光模塊組網方式

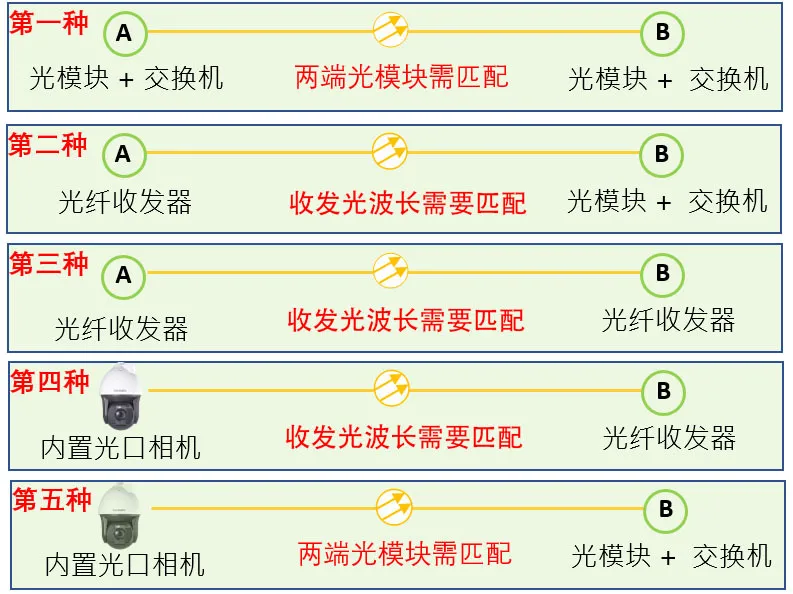

        在上面我們了解了光模塊的配對原因，我們來看下它的組網方式，對于光模塊的組網方式，不少朋友都有相關的疑問，例如與光纖收發器相連兩端是否可以通？與光口攝像機相關有什么要求等等。

        從上面可以看出，要收發波長對應，光纖收發器和對端的光模塊只要收發光波長匹配就能對接。

        四、光模塊使用常見問題

        1、交換機光口是否需要開啟？

        未配置過的可網管交換機除了光電復用口的光口需要開啟外，其他交換機的光口均是即插即用，無需配置開啟。

        2、光口不亮怎么處理？

        a.檢查設備光口和使用的光模塊速率是否匹配。

        b.檢查兩端使用的光模塊是否配對。

        c.檢查使用的光纖是否和光模塊匹配，單模光模塊使用單模光纖，多模光模塊使用多模光纖，雙纖光模塊，一端的兩根光纖左右對調下。

        d.檢查光纖鏈路是否OK，使用短纖進行測試。

        e.光模塊或尾纖、光模的瓷芯過臟。

        f.光模塊或尾纖壞了，或者光纖熔接不好。

        以上內容，就是關于光模塊在使用中遇到的問題，及解決方法，希望對大家有所幫助！
